電磁加熱器?模塊詳解
作者: 廣東江信電子科技有限公司 發表時間:2021-08-10 14:40:22 瀏覽量:8772【 小 中 大 】
電磁加熱器模塊詳解
本文章由江信電磁加熱器用戶上傳提供
單相2.5KW電磁加熱器基本參數
一、產品電氣規格
1、額外電壓頻率:AC220V/50Hz
2、電壓順應范圍:100V~260V
3、額定功率:2.5KW(功率可調理20%-100%即:0.5-2.5KW之間調理)
二、環境適應能力
1、溫度:-20℃~50℃;
2、濕度:≤95%
三、根本功能概述
1、電壓與功率特性:210-260V恒定功率輸入;
2、熱轉換效率≥90%;
3、IGBT過熱維護溫度:90℃;
4、工作頻率:10-30KHz;
5、高牢靠半橋式串聯諧振回路;
6、采用兩顆美國仙童60A大電流、1000V高壓IGBT,日本新電元整橋堆;
7、基于AVR微控制器的高性能全數字鎖相自動跟蹤控制;
8、數字化無級調理功率;
9、弱小的開放式使用平臺,用戶可以設置各種使用參數到達控制目的;
11、可配電工編程顯示器或簡易控制操作面板;
10、啟動工夫〈1S;
11、霎時過流維護工夫≤2uS;
12、采用工業元器件,100%經低溫老化測試,確保臨時在50℃工業環境中24小時牢靠任務;
13、支持0-5V或4-20mA輸出做PID調理功率;
14、支持0-100℃負載溫度檢測(精度達±1℃);
15、具有完全電氣隔離軟啟動加熱/中止形式,方便與溫控制器銜接;
16、當多個板子一同加熱時,軟啟動接口可以直接并聯運用(留意:上接上,下接下,不要接反,接反了不能同時控制任務/中止?。?,可以完成一個溫控器同時控制多個板子任務/中止。
17、具有12V和24V輸出啟動/中止形式,便于與固態繼電器控制接口(留意:當運用此功用時,軟啟動就要空著,需求把短接環撤除?。?/p>
18、具有加熱線圈短路、開路維護功用
19、在同一炮筒上,多達30個線圈同時任務而互不攪擾;
20、可以設置1-255天任務,計時終了自動封閉,需輸出密碼方可以解除(出廠密碼請征詢廠家);
21、實物尺寸:長190*寬120*高100(含風扇);
22、使用壽命:≥50000Hrs
四、零碎接線闡明
1、板子上有三個指示燈,Power:電源指示燈,Work:為任務燈,F(xiàn)ailure:為毛病燈。正常任務時Power
和Work在亮。Failure滅。當電路發作毛病時Failure在指示燈閃亮,當Work任務燈在閃亮?xí)r,表示
在檢測線圈。
2、出廠時配套三個外接指示燈,供用戶把板子上的三個指示燈引到電箱里面。
3、此端子是用來啟動/中止的。當閉合時是任務的;當斷開時是中止的。
4、AC-L和AC-N是220V電源輸出。
5、OUT1和OUT2是接加熱線圈。
6、線圈裝置選擇:云母低溫線4mm2,長度約17-20米(第一次裝置時,請往長靠),保溫棉厚度約
15-25mm。
五、裝置注意事項

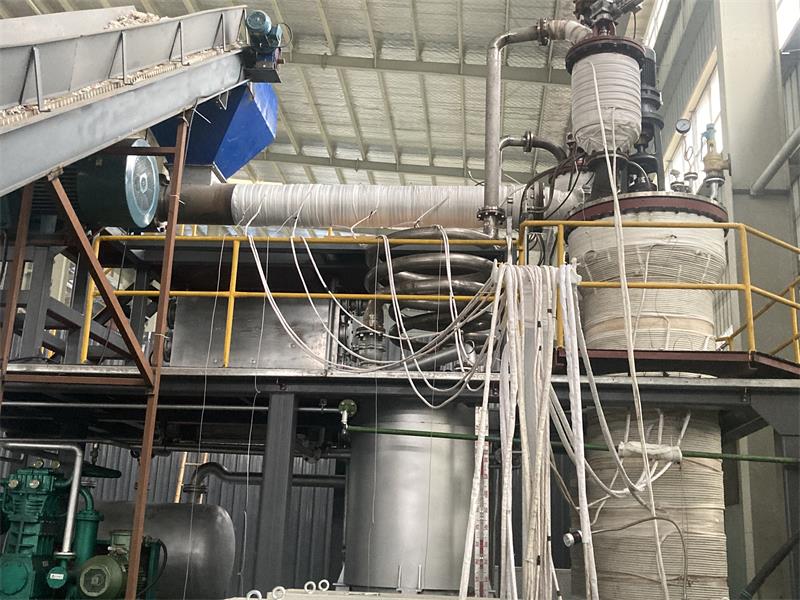

單相2.5KW電磁加熱器模塊詳解
單相2.5KW電磁加熱器模塊詳解
1、裝置固定控制板時,散熱器是帶電的,手和其它導電物體千萬不要碰到。
2、為了平安,裝置外殼要牢靠接地。
3、留意板子的入風和出風狀況,保證通風透氣。
4、線圈的外接引線不要太長,普通每邊取1-3米左右,太長了,功率會達不到佳效果。
5、當多個板子一同任務時,線圈與線圈的間隔請要堅持50mm以上,過近時會有能夠呈現任務不正常,任務
進程中呈現“吱。。。吱。。。”聲是正常的。
6、當多個板子一同任務時,線圈引線不要捆在一同,分開放置,并留意不要進水。發現產品進水
或許濕潤時,請停止使用,清算前方可以運用。
7、請活期清算板子上和風扇上的灰塵,這樣會大大提高產品的壽命。
