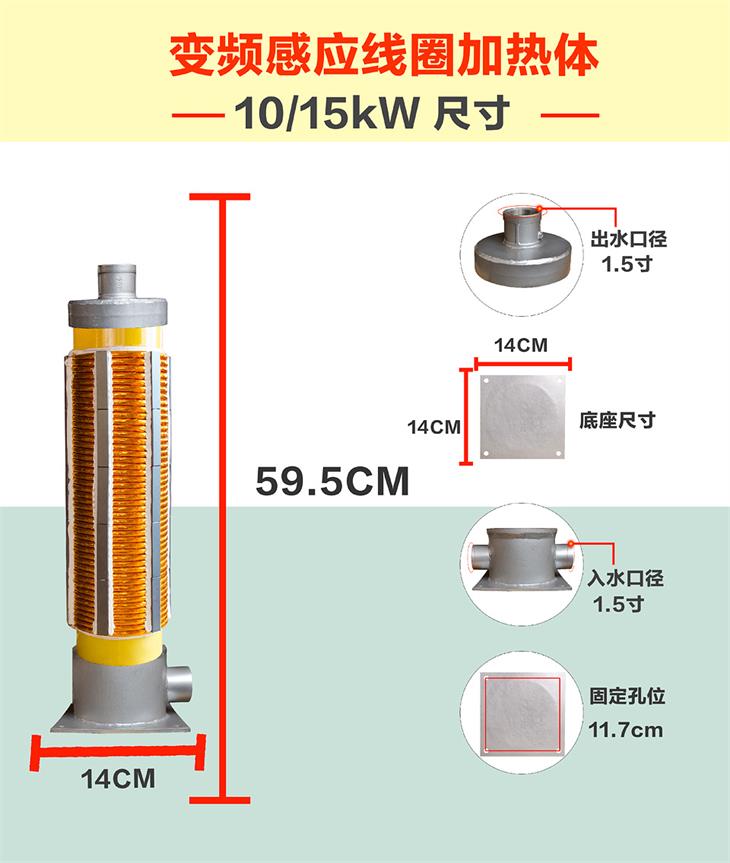

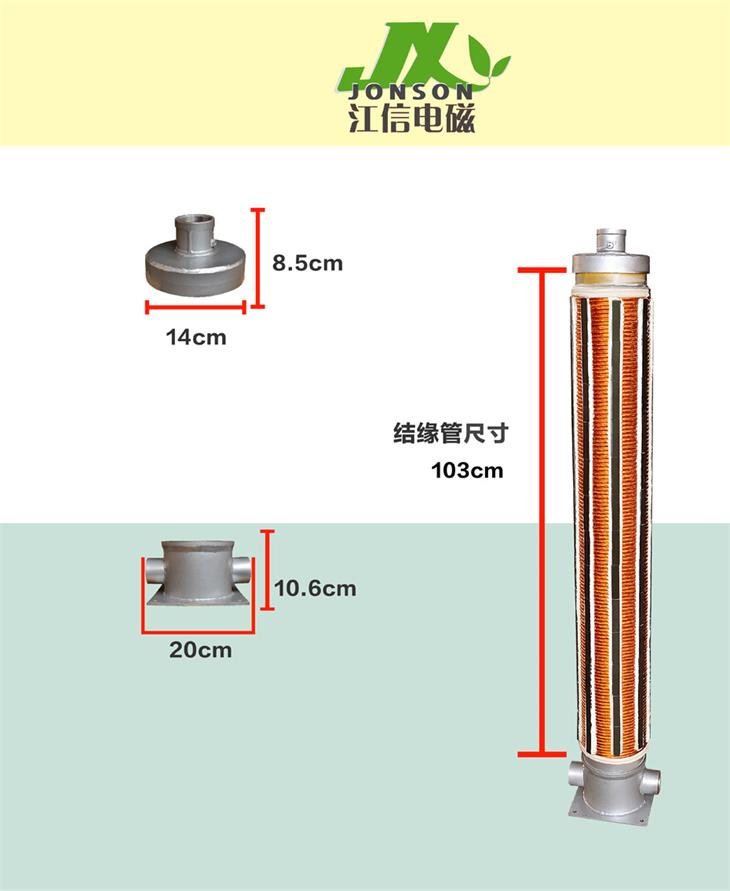

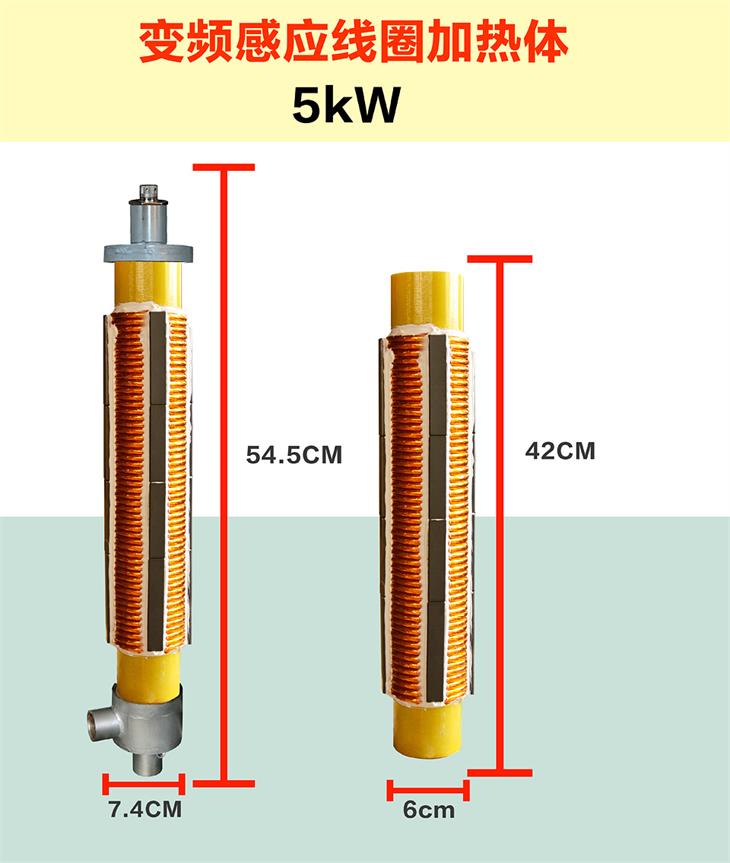

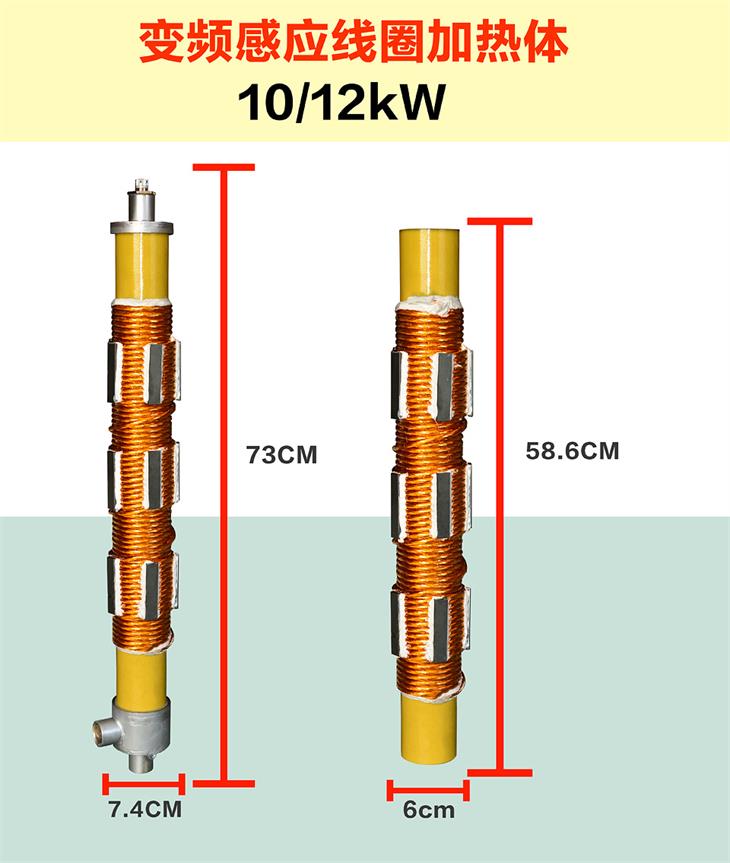

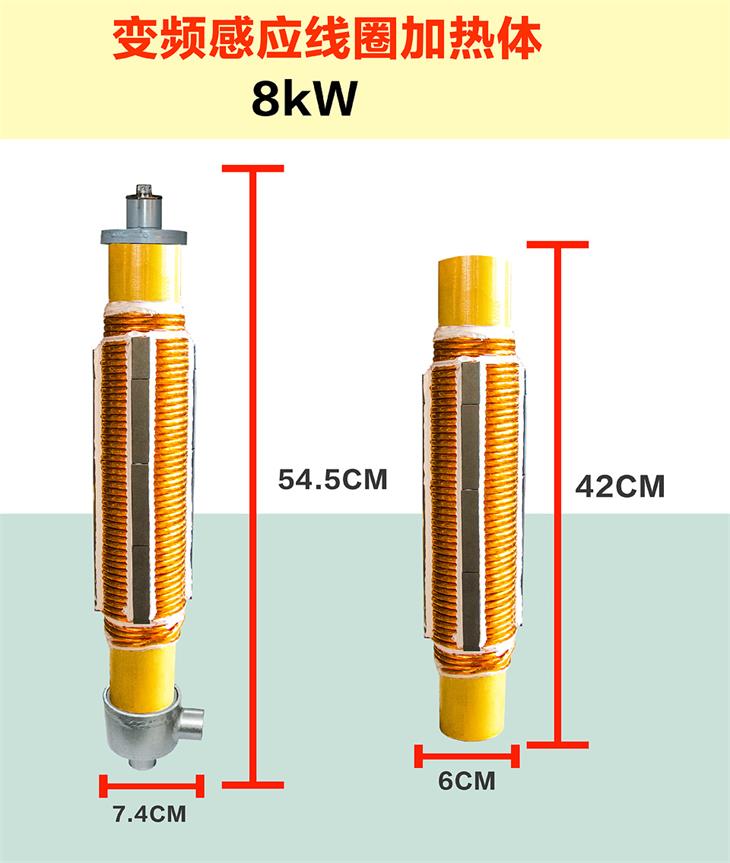

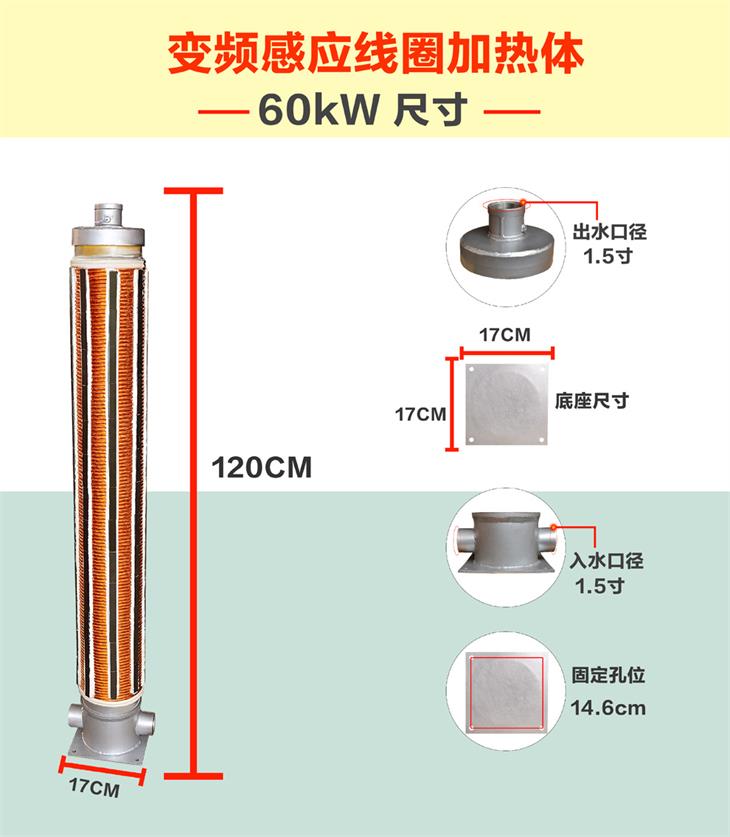

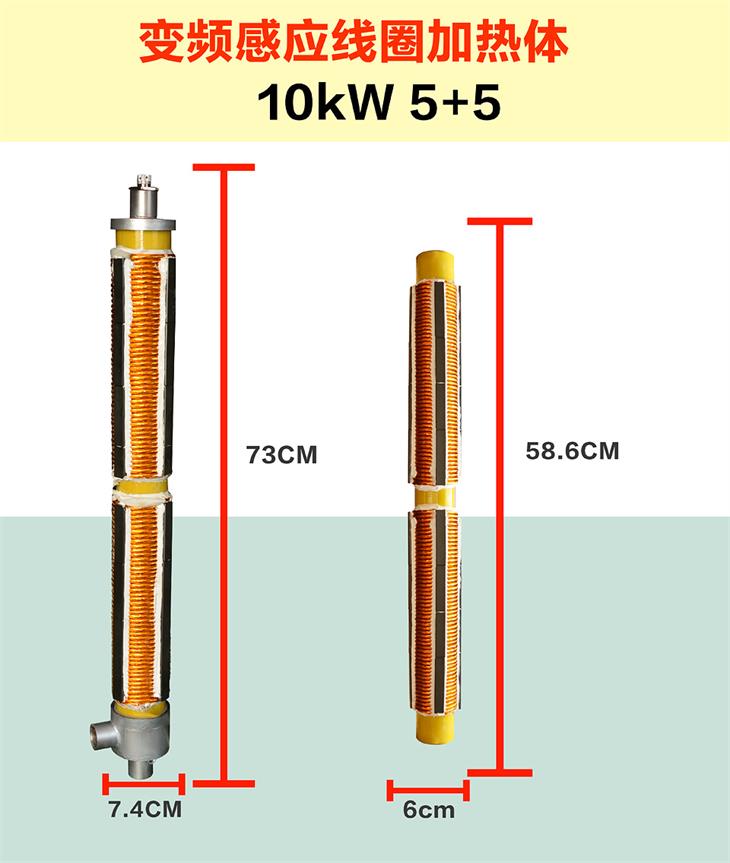

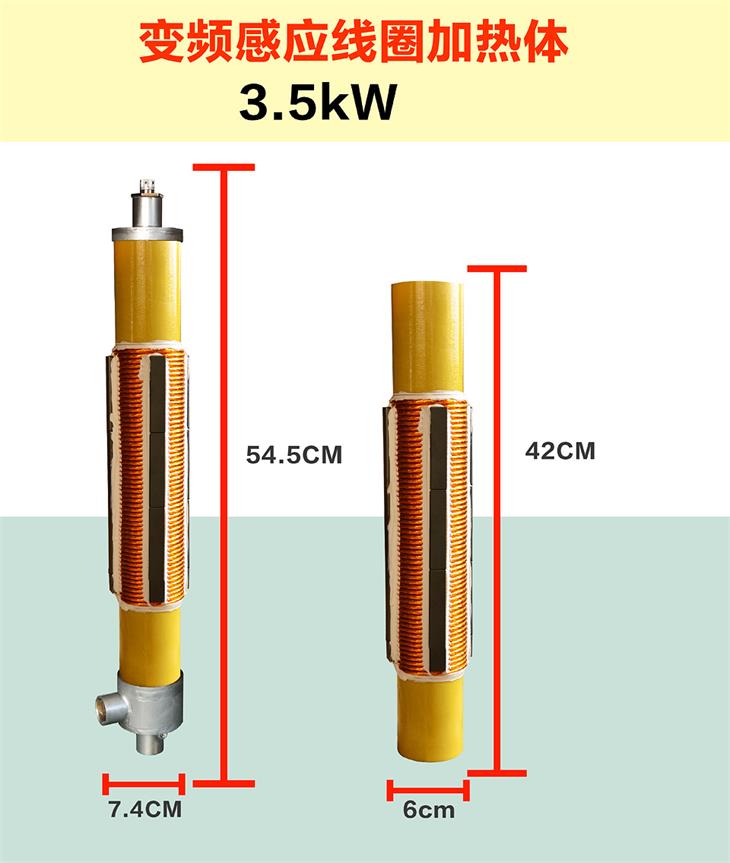

電磁加熱采暖爐線圈加熱體
所屬分類:電磁鍋爐配件
額定電壓頻率:220V/380V
額定功率:3.5-80KW
電壓適應范圍:220V/380V±20%
額定電流:100A~300A
適應環境溫度:-20~40°C
適應環境濕度:≤95%
功率調節范圍:20~100%
熱轉換效率:≥99%
有效功率:3.5KW~80KW
工作頻率:5~40kHz
咨詢熱線 13727351772
產品詳情
產品說明
傳統的電磁感應加熱線圈是采用普通鍍鋅管或無縫鋼管,外面包上一層保溫材料,再用云母線圈包在外面構成。這樣的線圈有如下缺陷:
一,加熱鐵材料為普通鐵管,導磁性和耐腐蝕性較差,熱的轉換率比較低。
二,由于鐵管外面包住保溫材料,這有相當一部分的熱量沒有被水吸收,熱效率大大降低。
三,在正常工作時云母高溫線圈溫度可達到150-200℃,線圈產生的熱量也未能被水帶走,另外,由于線圈長期在高溫下工作,燒壞、燒斷的幾率很大,增加了安全隱患因素。
四,云母保溫材料,厚度不均勻,線圈加工難度大,不便于生產,而且外觀較粗糙。
我們根據實際應用情況,和結合以上的缺陷,進行了根本性的改進。
一,我們先從加熱的材料選擇開始,選擇4系的超導磁材料、發熱效率高,并且耐腐蝕性強,不易生銹。
二,超導加熱鐵采用雙面360度加熱,把外保溫材料的熱量充分利用,熱轉換效率將大大提高。
三,線圈采用高頻線圈,線圈本身產生的熱量大部分通過環氧管吸收后也被水帶走,線圈的溫度基本和水溫度一致,不需要散熱。
四,采用耐高溫環氧管,標準化工藝生產,美觀耐用。
若需要詳細的產品使用資料說明,請聯系客服人員獲取!
注意事項
接線說明:
1、 控制器R/S接口是啟動接口,當這兩端子短接時就啟動,當斷開時就停止。(當然也可以設置為短接時就停止,斷開時就工作,通過F-02命令來設置即可)一般接溫控器輸出干接點。
2、 R/S接口也可以用來做外接開關,用來啟動和停止。
3、 LED接口是外接12V~24V DC(直流)工作指示燈。
4、 接好電源和線圈后,注意:線圈的OUT1端一定要串過互感器,否則會出現E-01報警。
5、R/S接口不用外部短接啟動時,也可以直接啟動,長按一次右下角紅色“返回”接鍵三秒時,就啟動工作,再按一次就停止。
工作環境
塑料橡膠行業的造粒機、拉絲機、吹膜機和橡膠用擠出機、電纜生產線擠出機等,
能源、食品行業的原油輸送管道的加熱、超貨機、食品機械等
熔煉加熱行業的壓濤熔爐鋅合金、鋁合金、鈦合金等
建筑行業的PE塑料硬質平網、土工網機組、PVC硬管、PE纏繞膜機組、PP擠出透明片生產線等
工業大功率加熱行業的殺青機、反應斧、蒸汽發生器設備等
